旋片真空泵極限真空不穩定的影響因素
2018/12/22 9:17:20
旋片真空泵
旋片泵
好凱德
旋片式真空泵

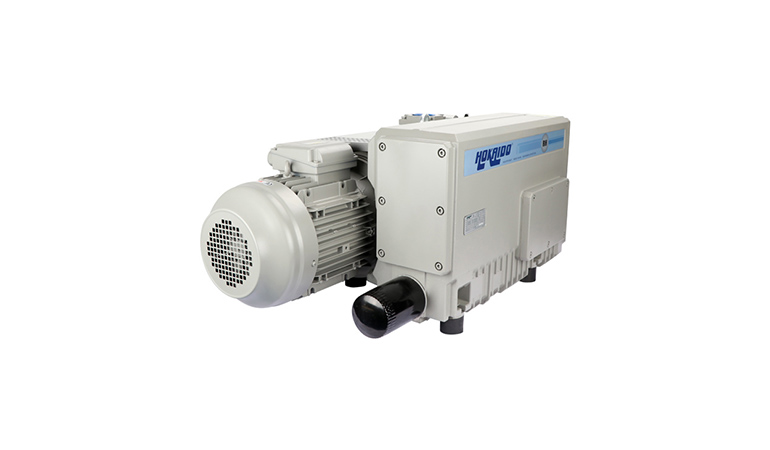

極限真空是指泵浦在穩定工作狀態下能達到的最低真空壓力值,泵浦開啟后不久便能達到所屬最低壓力范圍,旋片真空泵在經過運行一段時間后,泵浦溫度升高會導致潤滑油的飽和蒸汽壓以及粘度等性能參數發生變化,極限真空壓力會有一定的小幅度的波動,但經過一段時間運行后會趨向于一個穩定的真空壓力值。這個穩定值就是我們通常說的真空泵的極限壓力。真空泵壓力的不穩定性的產生,有著很多因素的影響,比如說抽氣時間、潤滑油、泵浦本身的加工精度、泵浦零部件之間的間隙調整以及有害空間等因素。
1.真空泵油對真空泵的影響
對于真空泵油的高度,即泵的循環油量。旋片真空泵的循環油量也大,密封效果就越好,極限壓力就越低;但是,由于在真空泵的運轉過程中,旋片泵的真空泵油中吸收的空氣和水蒸氣會釋放出來影響其極限壓力,所以循環油量并非越大越好,應有一個合適的值。
油液循環量與旋片泵極限壓力的關系如:
其中,DE為理想狀態下(油液不釋放空氣和水燕氣)循環油量與極限壓力的關系,即真空泵油越大極限壓力越低:FG為實際情況(主要考慮空氣和水蒸氣的釋放)下真空泵油和極限壓力的關系,隨著循環油量的增加而越來越高,在油量處于某一特定值時,極限壓力最低,其后隨著油量的增加而升高。
隨著真空泵油的升高,油液的飽和蒸汽壓也隨之升高,揮發的氣態油液也多,大大升高旋片泵的極限壓力,所以應該盡可能的降低油液的溫度以降低旋片泵的極限壓力。目前雅之雷德機電科技采用的方法主要包括對泵油實施水冷或風冷、增大散熱片等。
2.有害空間對真空泵極限壓力的影晌
有害空間的存在也會升高旋片式真空泵的極限壓力。有害空間是指旋片式真空泵的轉子與定子在定子內腔頂端的接觸點a到排氣口之間的空間。這個空間內的氣體在循環終結時,難以從排氣口排出。在旋片繼續旋轉的壓縮作用下,會從a點接觸點的間隙溢出,從頂點溢出的氣體進入吸氣腔,從而升高旋片式真空泵的極限壓力??梢酝ㄟ^(guò)對有害空間填充油液或者在該空間的側板上開導氣槽(在自潤滑的干式泵中采用)來解決。
3.間隙對真空泵極限壓力的影響
旋片式真空泵的間隙指的是頂點間隙和斷面間隙。間隙對好凱德旋片式真空泵的極限壓力影響很大。間隙的存在是必然的,這跟旋片泵生產過程中的加工精度和裝配精度有關,也是功能設計的需要。間隙過大會導致旋片泵高壓腔的氣體向低壓腔泄器,嚴重影響旋片真空泵的極限壓力;小的間隙雖然能降低旋片泵的極限壓力,但會導致摩擦力的上升,繼而引發功率、磨損和散熱等一系列問題。所以確定一個合理的間隙很重要。間隙取值并非越小越好,一般情況下,間隙的取值時除了考慮潤滑和泄漏外,還要考慮熱膨脹的因素。
