進口真空泵聯軸器介紹

進口真空泵聯軸器的作用以及分類：

真空泵聯軸器，它是鏈接兩軸軸端使其共同回轉并傳遞轉矩的一種接卸部件。必須在及其停車后，用拆卸方法才能使兩軸分離。真空泵聯軸器的類型很多。雅之雷德機電科技按被連接兩軸軸線的先谷底位置及變化情況，可分為固定式及可移式兩大類。大多數進口真空泵聯軸器已經標準化，從有關手冊中可以查出他們的結構、尺寸及有關設計數據。

使用真空泵聯軸器，目的是傳遞功率，補償真空泵軸與電動機軸的相對位移，降低真空泵與電動機的安裝精度和隊中的而要求，緩和沖擊，改變軸系的自振頻率和避免發生危害性振動等。

真空泵聯軸器分為剛性和彈性兩種

剛性聯軸器主要有固定式和可移式兩種

固定式：套筒聯軸器、凸緣聯軸器、夾殼聯軸器、緊箍夾殼聯軸器等

可移式：齒輪聯軸、鏈條聯軸器、十字滑塊聯軸器、MZ撓性爪型聯軸器、萬向聯軸器等

彈性聯軸器主要有金屬彈簧式和非金屬彈簧式兩種

金屬彈簧式：簧片聯軸器、盤繞彈簧聯軸器、卷簧聯軸器等

非金屬彈簧式：彈性圈柱銷聯軸器、輪胎聯軸器、高彈性小腳聯軸器、橡膠套筒聯軸器、爪型彈性聯軸器、橡膠聯軸器、尼龍柱銷聯軸器、尼龍棒銷聯軸器

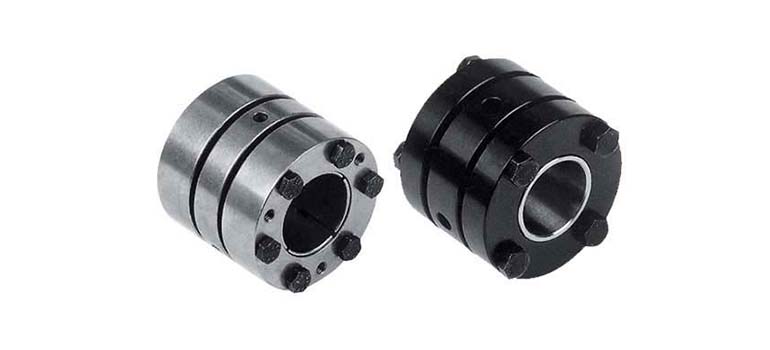

真空泵套筒聯軸器與凸緣聯軸器結構與用途概述：

套筒連軸器一般用于微型水泵、小型水泵的小尺寸軸的鏈接，通常傳遞轉矩小于9800N.M；該聯軸器制造容易，徑向尺寸小，但裝拆時軸需軸向移動。

套筒聯軸器的套筒材料一般用45鋼主要尺寸關系：D=（1.5-2）d

凸緣聯軸器由兩個帶凸緣的半聯軸組成，兩半聯軸器分別用鍵與機泵聯軸聯結，并用螺栓將兩個半聯軸器聯連接在一起。

凸緣聯軸器的結構主要有兩種

I型是具有對中凖，一個半聯軸器上有凸肩，可與一個聯軸器上相應的凹槽配合，進行對中，拆裝時軸需移動。II型是不對中凖的，而是依靠半聯軸器上的鉸制孔用螺栓對中，在拆裝時不需要移動軸，但制造時需要鉸孔，加工麻煩。I型凸緣聯軸器采用普通螺栓連接，螺栓與孔間有間隙，轉矩的傳遞是依靠擰緊螺栓在凸緣接觸表面產生的摩擦力矩來完成的。II型凸緣聯軸器，此采用膠制孔用的精制螺栓，螺栓和孔為過渡配合，在工作匯總螺栓受剪切和擠壓。

凸緣聯軸器結構簡單，成本低，維護容易，能傳遞較大的轉矩，在進口真空泵中應用很廣泛，主要用于往復式壓縮機、鼓風機、離心泵等載荷較平穩的兩軸連接，準確保持凸緣端面與軸線垂直。

凸緣聯軸器的轉速受外緣速度限制，鋼制半聯軸器外緣的極限速度不超過70M/S，鑄鐵制半聯軸器外緣的機械速度不超過35M/S。
