針對旋片真空泵噪音問題設計處理方案

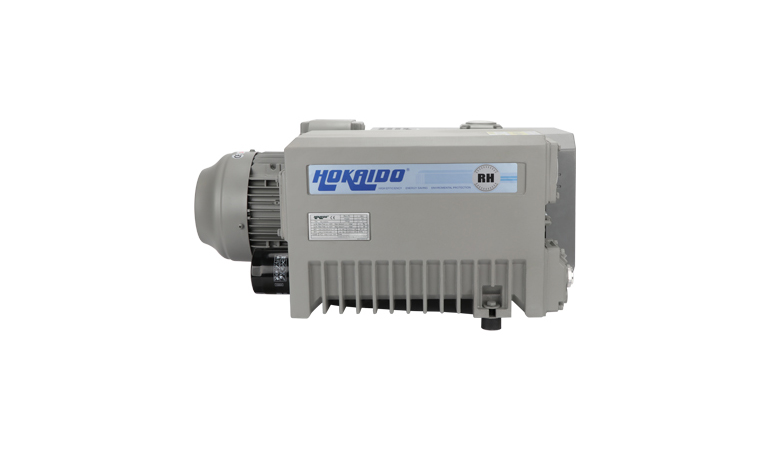

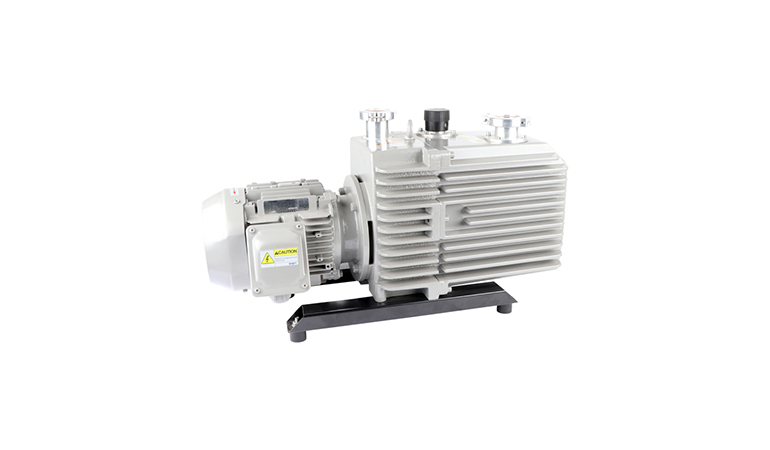

旋片真空泵的噪聲，通常指泵在溫度穩定時，在極限真空下測得的噪聲級。

它包括泵本身的噪聲和電機噪聲對用戶來說，還關心泵溫未穩定時的起動階段的噪聲和不同入口壓強下運轉的噪聲，還有開氣鎮工作時的噪聲。因此。要考慮多種影響因素。

就發聲的部位來分，泵的噪聲來源下列幾個方面：

（1）旋片對缸體的撞擊，泵殘余容積和排氣死隙中的壓力油的發聲；

（2）排氣閥片對閥座和支持件的撞擊；

（3）箱體內的回聲和氣泡破裂聲；

（4）軸承噪聲；

（5）大量氣、油沖擊擋油板等引起的噪聲；

（6）其他。如傳動引起的噪聲，風冷泵的風扇噪聲等。

（7）電機噪聲，這是至關重要的因素。

雅之雷德機電科技設計處理方案建議分述如下：

1、旋片對缸壁的撞擊

如果設計、制造或用料不當，引起旋片滑動不暢，或者由于存在排氣死隙，不可壓縮的油引起旋片頭部不能始終緊貼缸壁運轉，就會引起旋片對缸壁的撞擊發聲。因此，宜采用園弧面分隔進排氣口的結構。用排氣導流槽消除死隙。在采用線分隔結構時，應盡量縮短排氣終點到切點的距離，對于70l/s以下的旋片泵，考慮旋片的實際厚度，建議取7～lomm，大泵取大值。過近時，由于轉子旋片槽的存在和旋片頭部只有一條狹帶接觸，旋片轉到切點位置時密封效果一旦不好，就會影響泵的抽速甚至極限壓力?？梢娺@種結構不能完全消除排氣死隙，限制了降噪水平。

需要指出的是，旋片與槽的間隙過大會降低性能。因此，要保證合理的公差配合和形位公差值，注意旋片的熱膨脹，避免旋片與槽拉毛，注意油的冷油粘度，設計足夠的旋片彈簧力，在采用圓弧面分隔時，轉子中心的附加偏心值不宜過大。不然，旋片經過兩個圓弧，會在交點處產生脫離缸壁趨勢，反而引起撞擊噪聲。一般小泵為0.20～0.25mm即可，大泵可適當加大。

排氣死隙中的壓力油和殘余容積中的壓力油的發聲。泵到極限壓力時，兩處壓力油會在與真空腔室接通時高速射向真空腔室，與轉子、缸壁撞擊發聲。兩處容積的大小、位置與噪聲有關。

2、閥片對閥座和支持件的撞擊噪聲

吸入的氣體量大，泵的循環油量多，閥片噪聲就越大，閥跳高，閥的面積大，閥片噪聲也大，閥片材料也有一定影響。橡膠閥片的噪聲應比鋼片或?qū)訅喊鍨楹谩榇?，要?jié)制進油量，閥片關閉要及時，要嚴密。注意閥的選材與結構。

3、箱體內的回聲和氣泡破裂聲氣量增大時，此項噪聲將增大。

因此，開氣鎮時或通大氣時此項噪聲會明顯增大。如果氣鎮量可調，則可合理調節氣鎮量。

4、大量氣體和油排出時沖擊擋油板等零部件時發出的噪聲。

如果旋片真空泵零件剛性不足，或未緊固，產生振動與碰撞，會使此項噪聲增大。因此擋油板不僅應有足夠剛度并緊固，而且，在需與其他零件（如油箱）接觸時，利用夾橡膠的方法可避免振動引起的碰撞噪聲，并改善擋油效果。
