螺桿真空泵的實際流量計算

螺桿真空泵的實際流量是指螺桿泵在有效時間內所輸送的液體量或是螺桿泵每一轉所排除的液體流量。螺桿泵的質量流量用Qz表示，螺桿泵的體積流量用Q表示。質量流量和體積流量的關系為： Q=QZ/P; 式中ρ介質密度（㎏/m3）。

當螺桿泵轉子轉動一圈，液體沿著軸向移動定子一個導程T，故轉子轉動一圈，泵輸送的液體體積為4eDT。所以當轉子轉速為n時，螺桿泵每秒的理論流量Q1為： Q1=4eDTn/60

實際上橡膠定子與轉子的配合有過盈量，這必然會造成定子橡膠的變形。因此，實際的理論流量要比按式Q1=4eDTn/60計算的理論流量要小些。若要得到精確的實際理論流量值，可把轉子裝進定子后，截下長度為T的一段，對其注滿水，再丈量出注進水的體積。

螺桿泵的實際流量Q低于實際的理論流量Q1，這是由于定子和轉子之間的配合實際如前面所述在運行時總會有些介質在排除壓力作用下通過不密封的配合間隙流回到吸進腔。間隙越大，泄漏越多，密封腔兩真?zhèn)€壓力差越大，泄漏量也越大。此外，液體輸送過程中夾雜氣體，也會造成流量降低。

若用q表示泵內泄漏的流量，則泵的實際流量Q為：Q=Q1-q

顯然，同一臺水泵在輸送不同粘度的液體時，即使在相同的吸進壓力、排除壓力和相同的轉速下，其泄漏量也是不同的。我國現行的標準規定流量Q是以凈水作為標準的 試驗介質。由于同一產品可以輸送不同粘度的液體，而通常生產產品的企業是不可能都按產品實際使用的介質進行試驗，所以我國螺桿泵生產企業的試驗臺幾乎都是以清水作為試驗液體，再按產品實際輸送的液體粘度進行換算，所以螺桿泵的實際流量是以水為標準的。換算公式采用的是經驗公式，與實際情況會有誤差，而且即使是同一個換算公式對不同的介質粘度換 算的誤差大小也不相同。這是由于這些經驗公式的依據是試驗，而試驗量的多少、采集試驗數據的正確程度、試驗用的螺桿泵的不同和試驗工況的差異等情況的不 同，都會得出不同的經驗公式，換算后與實際的誤差自然也不可能相同。

例如：日本小坂研究所的流量與粘度關系的換算公式為：

 Qi=Q1-（Q1-QH2o）KQ

式中Qi——換算后的體積流量；

 Q1——凈水介質時的理論流量；

QH2O——凈水介質時的實際流量；

 KQ——流量修正系數，其中：為使用介質的實際粘度；

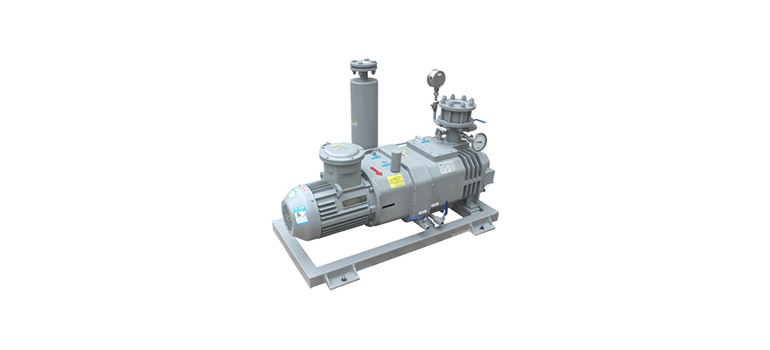

需要了解關于螺桿泵的產品信息可以點擊雅之雷德機電科技螺桿泵查看，最常用的好凱德螺桿真空泵產品有：RSP系列干式螺桿真空泵、RDE系列干式螺桿真空泵。
